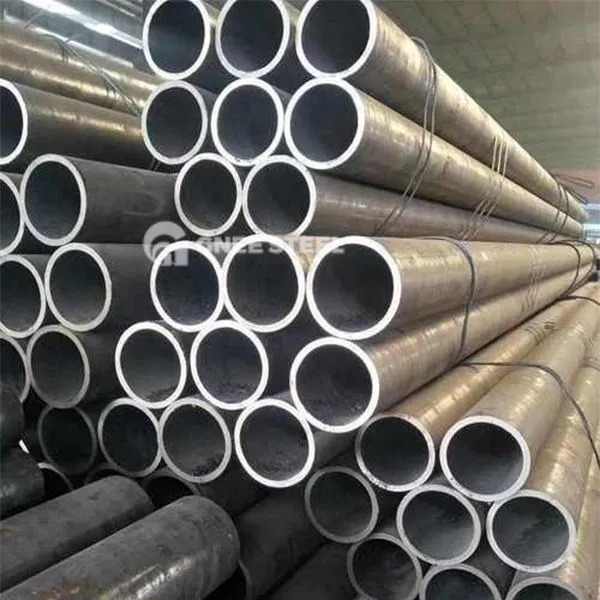

Specifica del tubo Bolier A210/A210M
1.1 Questa specifica copre il minimo - muro - spessore, mezzo senza soluzione di continuità - acciaio al carbonio, tubi della caldaia e fumi della caldaia, comprese le estremità sicure (vedi Nota 1), tubi ad arco e soggiorni e tubi superheater.
Nota 1: questo tipo non è adatto per i termini sicuri mediante saldatura.
1.2 Le dimensioni del tubo e gli spessori di solito forniti a questa specifica sono da 1/2 pollici a 5 pollici. [12,7 a 127 mm] nel diametro esterno e da 0,035 a 0,500 pollici. [0,9 a 12,7 mm], inclusivo, in spessore minimo della parete. Il tubo che ha altre dimensioni può essere fornito, a condizione che tali tubi siano conformi a tutti gli altri requisiti di queste specifiche.
1.3 Requisiti di proprietà meccanica non si applicano a tubi inferiori a 1/8 in. [3,2 mm] nel diametro interno o 0,015 pollici. [0,4 mm] di spessore.
1.4 Questa specifica copre i gradi A - 1 e C di caldaia a carbonio medio senza soluzione di continuità e tubi di surriscaldatore con diversi requisiti chimici e tramanti. (Tabella 1, Tabella 3 e Sezione 11.)
OD: 1/2in-5in (12,7-127 mm),
WT: 0,035in-0.500in (0,9-12,7 mm)
Grado: ASTM A210 Grade A1, ASTM A210 Grado C
Applicazione: per alta, media, bassa - caldaia a pressione e scopo di pressione
Composizione chimica di tubi di surriscaldatore ASTM A210/A210M
|
Grado |
Carbonio |
Manganese |
Fosforo |
Zolfo |
Silicio |
|
ASTM A210 GR A1 |
0,27% max |
0,93% max |
0,035% max |
0,035% max |
0,10% min |
|
ASTM A210 GR C |
0,35% max |
0.29% - 1.06% |
0,035% max |
0,035% max |
0,10% min |
Proprietà meccaniche di ASTM A210/A210M INSEAMENT BOLIER TUBE
|
Grado |
P # |
Resistenza alla trazione |
Prodotto |
Max Durezza |
Controlla Inventoryon |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPA: 415 |
KSI: 37 MPA: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 GR Un inventario |
|
ASTM A210 GR C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPA: 275 |
89 HRB (Rockwell B) |
179 Hb (Brinell)
|
A210 GR Un inventario |
Spessore e tolleranza della parete di ASTM A210/A210M Medium senza soluzione di continuità - Acciaio al carbonio
|
Diametro esterno, mm |
Tolleranza, % |
|
|
Laminato caldo |
OD inferiore o uguale a 101,6, WT inferiore o uguale a 2,4 |
+40/-0 |
|
OD inferiore o uguale a 101,6, 2,4 ＜ in peso inferiore o uguale a 3,8 |
+35/-0 |
|
|
OD inferiore o uguale a 101,6, 3,8 ＜ in peso inferiore o uguale a 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101,6, 2,4 ＜ in peso inferiore o uguale a 3,8 |
+35/-0 |
|
|
OD>101,6, 3,8 ＜ in peso inferiore o uguale a 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Diametro esterno, mm |
Tolleranza, % |
|
Cold Drawn |
OD inferiore o uguale a 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Diametro esterno e tolleranza di ASTM A210/A210M Senza cucitura tubo senza soluzione di continuità
|
Diametro esterno, mm |
Tolleranza, mm |
|
|
Laminato caldo |
OD inferiore o uguale a 101,6 |
+0.4/-0.8 |
|
101,6 ＜ OD inferiore o uguale a 177,8 |
+0.4/-1.2 |
|
|
|
Diametro esterno, mm |
Tolleranza, % |
|
Cold Drawn |
OD ＜ 25.4 |
±0.10 |
|
25,4 meno o uguale a OD inferiore o uguale a 38,1 |
±0.15 |
|
|
38.1 ＜ OD ＜ 50,8 |
±0.20 |
|
|
50,8 in meno o uguale a OD ＜ 63,5 |
±0.25 |
|
|
63,5 meno o uguale a OD ＜ 76.2 |
±0.30 |
|
|
76,2 meno o uguale a OD inferiore o uguale a 101,6 |
±0.38 |
|
|
101,6 ＜ OD inferiore o uguale a 177,8 |
+0.38/-0.64 |
Specifiche di dimensione del tubo Bolier A210/A210M senza soluzione di continuità
