Descrizione del tubo multato

Il tubo a pinne è un elemento di trasferimento di calore altamente efficiente basato sull'acciaio al carbonio. Aggiungendo strutture a pinne (ad esempio avvolgimento, saldatura o formazione del rotolo) alla superficie del tubo metallico, l'area di dissipazione del calore è significativamente aumentata per migliorare l'efficienza del trasferimento di calore. La sua funzione di base è accelerare il trasferimento di calore ed è adatto per attrezzature industriali, costruzione di HVAC e sistemi energetici.

Struttura e composizione

Pipe di base:

Realizzato in acciaio al carbonio (ad es. Q235, 20# acciaio, ecc.), Ha una buona conduttività termica e resistenza meccanica e può resistere a determinate pressione e temperatura.
Il diametro del tubo comune varia da DN15 a DN50, adattandosi alle esigenze di progettazione compatta di diversi scenari.
Fin:

In combinazione con il tubo di base attraverso saldatura ad alta frequenza, modanatura o kit di kit, formano una struttura come spirale, barra dritta o forma a V.
La densità e l'altezza delle pinne influiscono direttamente sull'efficienza di dissipazione del calore e di solito sono ottimizzate per abbinare condizioni di lavoro specifiche.

Caratteristiche e vantaggi

Efficienza di scambio di calore:

La struttura a pinne ingrandisce l'area di dissipazione del calore da 3 a 10 volte, aumentando significativamente il tasso di trasferimento di calore.
L'elevata conduttività termica dell'acciaio al carbonio (conducibilità termica di circa 45-50 W/mk) garantisce un rapido trasferimento di calore dal tubo di base alle pinne.
Durabilità ed economia:

L'acciaio al carbonio è a basso costo e facile da lavorare, rendendolo adatto alla produzione di massa.
La galvanizzazione di superficie, la pittura o il trattamento antiossidante estendono la vita di servizio in ambienti non corrosivi (vita tipica 5-15 anni).
Parametri tecnologici e prestazioni di produzione

Tecnologia di produzione:

Saldatura ad alta frequenza: utilizzando la corrente ad alta frequenza per riscaldare la superficie di contatto delle pinne e del tubo di base per ottenere un legame metallurgico ad alta resistenza a bassa resistenza termica.
Processo di avvolgimento: avvolgimento a spirale di nastro metallico sul tubo di base, fissato dalla pressione meccanica, adatto a scenari di diametro del tubo piccolo (ad esempio DN15).
Parametri delle prestazioni:

Pressione di lavoro: meno o uguale a 1,6 MPA (condizione di lavoro convenzionale).
Intervallo di resistenza alla temperatura: -20 gradi -350 gradi, ex estremo a bassa temperatura o ossidazione ad alta temperatura.

Selezione e limitazione

Ambiente applicabile: raccomandato per mezzi secchi, non fortemente corrosivi (come aria, acqua, olio), scenari contenenti gas umidi o corrosivi devono rafforzare la protezione della superficie.
Alternative: in ambienti altamente corrosivi o ad alta umidità, i tubi a pinne in acciaio inossidabile possono essere utilizzati per migliorare la resistenza alla corrosione, ma a un costo significativamente più elevato.

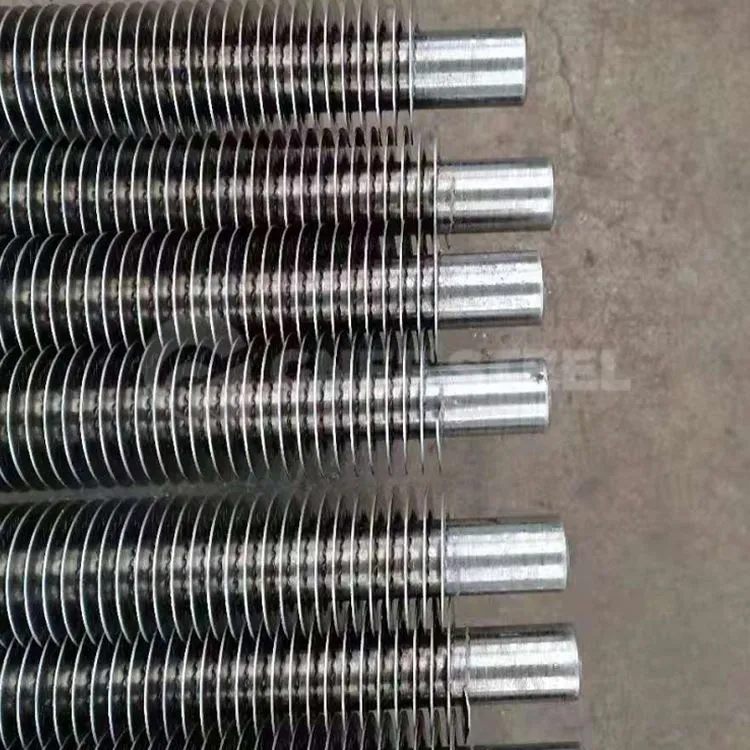

carbon steel fin tube

Specifica del tubo pin

Nome prodotto:	Tubo a pinne a carena di caldaia di alta qualità tubo aderente
Standard:	ASTM, JIS, BE, en
Luogo di origine:	Henan, Cina
Marca:	Gnee
Tipo:	Tubo pinna
Spessore:	0,5 mm
Tolleranza:	±1%
Forma della sezione:	Girare
Diametro fuori:	9,52 mm
Lega o no:	È lega
Finitura superficiale:	personalizzato
Ambito di spessore:	0,3 mm-2 mm

fin tube for heat exchanger

Su gnee

Gnee Group è stato fondato nel 2008. La fabbrica copre un'area di 35.000 metri quadrati, con quasi 200 dipendenti e un valore di produzione annuale di 80 milioni di yuan.
Prodotti principali: tubi a pinne, tubi caldaie, tubi di scambio di calore, tubi strutturali, tubi meccanici e così via.
Certificati di prodotto: CE/ISO9001/SGS.
La fabbrica introduce un sistema di controllo automatico avanzato e un sistema di ispezione della qualità online per garantire una qualità stabile e affidabile del prodotto.
