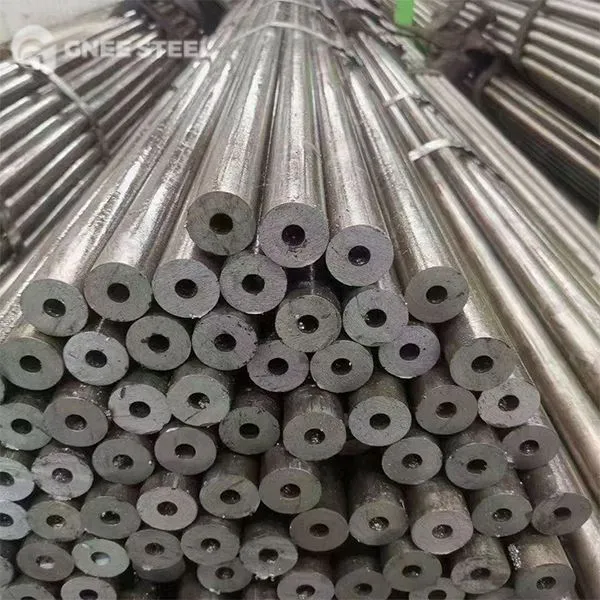

Descrizione del tubo senza saldatura in acciaio al carbonio DIN2391 ST52
I tubi di precisione trafilati a freddo DIN2391 ST52 sono tubi in acciaio senza saldatura realizzati con tolleranze dimensionali e superficiali strette. Vengono tirati attraverso uno stampo allo stato freddo, che restringe il diametro esterno, raddrizza il tubo e lascia il foro liscio e coerente. Questa finitura è ciò che consente al tubo di mantenere la posizione sotto alta pressione e di piegarsi o formarsi senza rompersi - il motivo per cui si trova nei cilindri idraulici, nelle macchine utensili e nelle parti automobilistiche.
Cosa significa realmente "DIN2391 ST52".
DIN 2391 è lo standard tedesco per i tubi di acciaio di precisione senza saldatura forniti allo stato-trafilato a freddo. ST52 (materiale 1.0580) è il grado, con un limite di snervamento minimo di circa 355 MPa - lo stesso livello del grado europeo E355 secondo EN 10305-1, che vedrai citato in molte specifiche UE. Poiché il tubo viene trafilato a freddo anziché finito a caldo, le sue tolleranze e la qualità della superficie sono ben superiori a quelle di un tubo senza saldatura standard.
Specifiche del tubo in acciaio di precisione trafilato a freddo DIN2391 ST52
|
Parametro |
Specifica |
|
Nome del prodotto |
Tubo senza saldatura / tubo levigato ad alta precisione DIN2391 ST52 |
|
Standard |
DIN 2391-2 (tubi di precisione senza saldatura, trafilati a freddo) |
|
Materiale |
ST52 (1.0580); Equivalente EN E355 |
|
Produzione |
Trafilato a freddo |
|
Diametro esterno |
2 – 406 mm |
|
Spessore della parete |
1 – 60 mm (secondo tabella misure DIN 2391) |
|
Tolleranza all'ID |
H7, H8, H9 (dopo la levigatura) |
|
Rugosità della superficie ID |
Ra 0,4 – 0,8 µm |
|
Condizioni di consegna |
BK (+C), BKW (+LC), BKS (+SR), GBK (+A), NBK (+N) |
|
Lunghezza |
Fisso 5,8 m, 6 m, 12 m; casuale o tagliato a misura |
|
Finisce |
Taglio liscio, smussato o quadrato |
|
Applicazioni |
Cilindri idraulici e pneumatici, automotive, macchine utensili, cuscinetti |
|
Confezione |
In bundle, con estremità-coperchiate, con anelli protettivi interni/esterni |
Condizioni di consegna: BK, BKW, BKS, GBK, NBK
La lettera dopo la condizione indica il trattamento termico ricevuto dal tubo dopo la trafilatura e determina quanto è possibile piegarlo o saldarlo successivamente:
BK (+C)- finito a freddo, nessun trattamento termico. Massima resistenza, ma non destinato all'ulteriore formatura a freddo.
BKW (+LC)- ha terminato con un passaggio finale leggero; consente una leggera formazione.
BKS (+SR)- stress ridotto, quindi lo stress residuo del disegno è ridotto.
GBK (+A)- ricotto; più morbido e più facile da lavorare o piegare.
NBK (+N)- normalizzato; migliore duttilità e saldabilità complessiva.
Scegli la condizione tra ciò che farai al tubo nella tua officina - tagliare, piegare o saldare.
Finitura di levigatura e foratura
Per i cilindri idraulici e pneumatici l'interno del tubo è più importante dell'esterno. Dopo la trafilatura, il foro può essere levigato con tolleranza H7–H9 con una finitura superficiale di Ra 0,4–0,8 µm, in modo che la guarnizione del pistone scorra senza rigare la parete. Se è necessario che la precisione sia solo esterna, di solito è sufficiente un tubo trafilato a freddo-senza levigatura e costa meno.
Applicazioni tipiche
Cilindri idraulici e pneumatici
Stampaggio ad iniezione e strutture per macchine utensili
Componenti di guida e sterzo per autoveicoli
Cuscinetti e manicotti di precisione
Ingegneria meccanica generale sotto pressione
Come ordinare
Forniteci la qualità, il diametro esterno, lo spessore della parete, la lunghezza, le condizioni di consegna e la finitura finale e faremo un preventivo rispetto allo stock o alla produzione. Altri gradi come E355 sono disponibili su richiesta.
Contatta ora per tubi senza saldatura trafilati a freddo
Test e ispezione



Domande frequenti
D: Come posso ottenere il prezzo?
R: Inviare qualità, diametro esterno, spessore della parete, lunghezza, quantità e condizioni di consegna. Facciamo un preventivo in base alle scorte o ai tempi di produzione.
D: Ispezionate i tubi finiti?
R: Sì. Il controllo qualità controlla ogni fase della produzione e i tubi finiti prima della spedizione - dimensioni, superficie e test idrostatici o ultrasonici come richiesto dall'applicazione.
D: Qual è il tempo di consegna?
R: Gli articoli in stock vengono spediti entro 7 giorni. I tubi realizzati su-su-ordine richiedono circa 15 giorni, a seconda delle dimensioni e delle condizioni.
D: Come vengono confezionati i tubi?
R: I tubi vengono raggruppati, dotati di tappi terminali in plastica, separati da anelli protettivi in acciaio interni ed esterni, quindi fissati con reggette metalliche e supporti in legno all'interno del contenitore.
D: Qual è la differenza tra BK e NBK?
R: BK è rifinito a freddo senza trattamento termico - più resistente ma difficile da modellare. NBK viene normalizzato dopo la trafilatura conferendo la migliore duttilità e saldabilità. Scegli BK quando lo lavori solo; scegli NBK quando devi piegare o saldare.
D: La levigatura è inclusa di serie?
R: No. I tubi-trafilati a freddo vengono spediti così come sono disegnati; la levigatura a H7–H9 / Ra 0,4–0,8 µm è un'operazione separata per le canne dei cilindri. Dicci se la tua applicazione necessita del foro levigato.
